Sự khác biệt về cấu trúc giữa van globle và van cổng

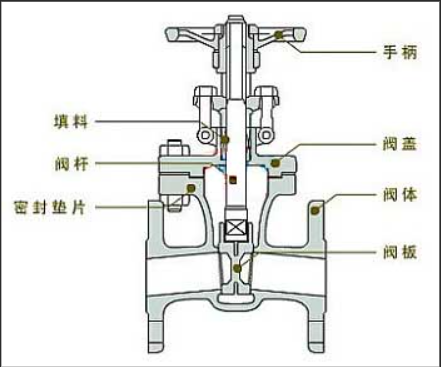

    1. Sự khác biệt cơ bản trong cơ chế đóng cửa phần lõi của một cổngvanlà một tấm cổng, điển hình là hình nêm (mặc dù thiết kế song song hoặc linh hoạt tồn tại). Tấm này di chuyển vuông góc với hướng dòng chất lỏng, Imagine một máy chém thẳng đứng tăng lên để cho phép dòng chảy thẳng hoặc giảm để chặn lối đi. Ngược lại, một van toàn cầu hoạt động thông qua một đĩa (hoặc cắm/poppet), thường có hình đĩa, hình nón hoặc giống như kim. Chuyển động của nó song song với hướng dòng chảy, hoạt động giống như một pít -tông vặn xuống ghế van để đóng hoặc rút lại lên trên để mở.

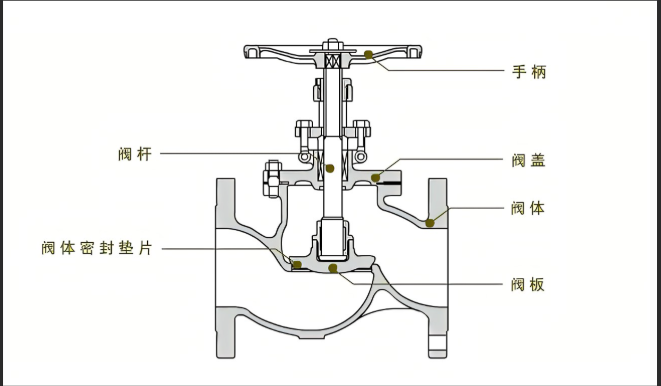

    2. Thiết kế đường dẫn dòng chảy bên trong Sự phân biệt trực tiếp tác động đến hình dạng van và khả năng chống lỏng. Van cổng có đường dẫn thẳng, đối xứng. Khi mở hoàn toàn, cổng rút vào một buồng phía trên lỗ khoan, cho phép chất lỏng đi qua không bị cản trở như một phần ống thẳng, dẫn đến khả năng chống dòng chảy không đáng kể. Tuy nhiên, các van toàn cầu, buộc chất lỏng qua một đoạn văn, "S" hoặc "Z". Hướng dòng chảy thay đổi mạnh (thường đi xuống sau đó hướng lên, hoặc ngược lại), với sự hạn chế của lỗ khoan ở ghế van. Thiết kế này vốn đã tạo ra sức cản dòng chảy đáng kể và giảm áp lực.

    3. Hồ sơ cơ thể và hướng dòng yêu cầu Design Thiết kế đường dẫn chỉ ra sự xuất hiện của cơ thể. Các cơ thể van cổng là đối xứng và hình trụ, với mặt bích được căn chỉnh theo chiều dọc. Đường dẫn dòng chảy thẳng, hai chiều của chúng không áp dụng các yêu cầu hướng dòng chảy, Fluid thực hiện giống hệt nhau theo một trong hai hướng khi mở hoàn toàn. Các cơ thể van toàn cầu là không đối xứng, hiển thị một phình hoặc nhô ra trung tâm riêng biệt để phù hợp với đường dẫn cong cong. Quan trọng, họ thực thi các quy tắc định hướng dòng chảy nghiêm ngặt: hầu hết tuân theo "lioh" (chất lỏng trong đĩa bên dưới, ngoài đĩa trên). Cơ thể được đánh dấu bằng một mũi tên dòng chảy; Lắp đặt ngược lại gây ra lỗi niêm phong, mô -men xoắn hoạt động cao hoặc thiệt hại.

    4. Cơ chế truyền tải và di chuyển thân cây ảnh hưởng đến việc di chuyển thân cây và kích thước tổng thể. Để mở hoàn toàn, một van cổng phải nâng cổng của nó phía trên đường kính lỗ khoan đầy đủ, một nét dài cho các van lớn. Thiết kế tăng thân cho thấy mở rộng gốc có thể nhìn thấy; Thân không tăng giá che giấu du lịch nội bộ. Các van toàn cầu chỉ cần ~ 25% lực nâng của chỗ ngồi để mở toàn bộ (khi diện tích dòng chảy mở rộng nhanh chóng sau khi nâng ban đầu). Vì vậy, du lịch thân cây ngắn hơn. Tuy nhiên, thiết kế "S" của chúng làm cho thân van toàn cầu cao hơn (từ đường trung tâm đầu vào đến đầu nắp ca-pô) so với các van cổng có kích thước bằng nhau, xuất hiện "cồng kềnh".

    5. Cấu trúc niêm phong và phương pháp giao diện và bề mặt khác nhau đáng kể. Van cổng niêm phong qua các khu vực tiếp xúc rộng giữa cả hai bên của cổng và ghế cơ thể tương ứng. Cổng nêm đạt được đóng cửa thông qua nêm cơ học; Cổng song song sử dụng liên lạc cưỡng bức với chỗ ngồi. Điều này tạo ra các giao diện niêm phong lớn. Van toàn cầu niêm phong dọc theo một đường tiếp xúc tập trung giữa các cạnh đĩa (hình nón/ hình cầu) và ghế van hình vòng. Lực xuống từ gốc ấn đĩa vào ghế, cho phép tiếp xúc đường hoặc niêm phong mặt hẹp với diện tích bề mặt tối thiểu.
