Globle Valve ： Một thang máy, dòng chảy dừng; không kéo, đi đầy đủ.

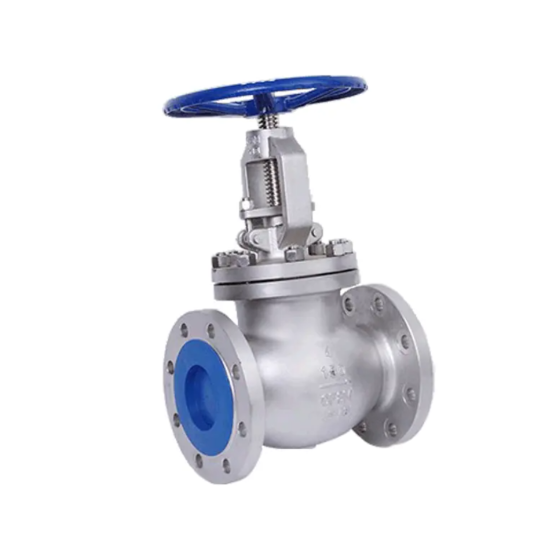

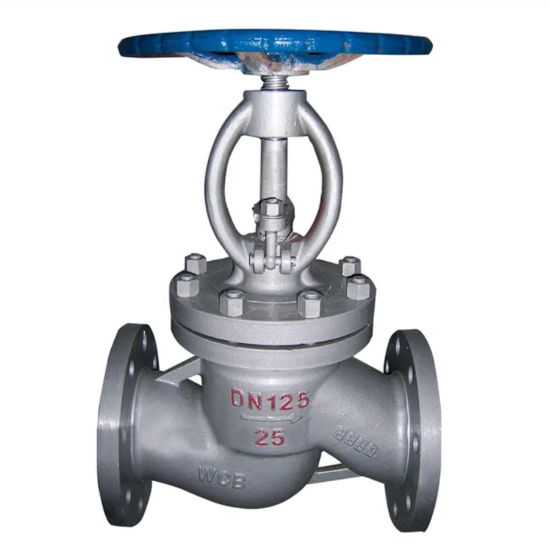

             CácVan Quả cầu, còn được gọi là van dừng hoặc cách lyvan, là một loại van cực kỳ phổ biến và được sử dụng rộng rãi. Chức năng cốt lõi của nó là mở hoặc tắt một lối đi chất lỏng theo chuyển động tuyến tính (lên xuống) của một đĩa (phần tử đóng) dọc theo đường tâm của ghế (bề mặt niêm phong). Tên "Van toàn cầu" phản ánh rất trực giác mục đích chính của nó - để tắt hoàn toàn hoặc kết nối dòng chất lỏng, thay vì chủ yếu cho quy định dòng chảy (mặc dù một số thiết kế cho phép một mức độ điều chỉnh nhất định).

 1. Các thành phần cấu trúc chính

  Cơ thể: Vỏ bên ngoài chứa các đoạn chất lỏng và ghế. Hình dạng cơ thể (thường là mẫu hình cầu hoặc "y") xác định hướng và điện trở. Các cổng đầu vào và đầu ra thường là nội tuyến (mẫu thẳng) hoặc ở một góc (mẫu góc).

  Bonnet: Kết nối với cơ thể, tạo thành một buồng kín chứa thân cây và các thành phần khác. Thông thường được bắt vít vào cơ thể với một miếng đệm miếng đệm.

  Đĩa (phích cắm): Phần tử đóng tới hạn. Đáy của nó có bề mặt niêm phong (phẳng, hình nón hoặc hình cầu) phù hợp chính xác với ghế. Đĩa được di chuyển bởi thân cây.

  Ghế: Một bề mặt niêm phong hình vòng cố định trong lối đi của cơ thể. Khi đĩa giảm, bề mặt niêm phong của nó tiếp xúc chặt chẽ với bề mặt ghế để tạo thành một con dấu.

  Thân cây: Thanh kết nối đĩa với cơ chế vận hành (tay cầm, bộ truyền động). Xoay các tay cầm làm cho thân cây di chuyển tuyến tính (thường thông qua cơ chế vít thân tăng), nâng hoặc hạ thấp đĩa.

  Handwheel (hoặc bộ truyền động): Đối với hoạt động thủ công, xoay các tay cầm điều khiển thân cây. Cũng có thể được kết nối với bộ truyền động điện, khí nén hoặc thủy lực để vận hành tự động.

  Hộp nhồi: Nằm trong nắp ca -pô, bao quanh thân cây. Chứa đầy vật liệu đóng gói linh hoạt (ví dụ: than chì, PTFE) và được nén bởi một tuyến để ngăn chặn rò rỉ chất lỏng dọc theo thân cây.

  Thân đai / ách: Đối với các van toàn cầu đang tăng, các tay cầm được gắn vào một đai ốc thân được gắn trên ách. Xoay các tay quay xoay đai ốc thân, lái thân cây ren lên hoặc xuống.

2. Nguyên tắc làm việc (Core):

   Quá trình mở: Xoay các tay quay ngược chiều kim đồng hồ. Các đai ốc thân quay, khiến thân cây di chuyển lên trên. Thân cây nhấc đĩa ra khỏi ghế. Khi đĩa tăng, diện tích dòng chảy giữa đĩa và ghế tăng dần, cho phép chất lỏng chảy qua van bên dưới (hoặc trên, tùy thuộc vào thiết kế) ghế.

   Quá trình đóng: Xoay bánh nhiệm theo chiều kim đồng hồ. Các đai ốc gốc quay, lái thân cây xuống dưới. Thân cây đẩy đĩa xuống cho đến khi bề mặt niêm phong của nó ấn chặt vào bề mặt niêm phong ghế. Áp dụng đủ lực tạo ra một con dấu cơ học giữa hai bề mặt được giao phối chính xác, ngăn chặn sự đi qua chất lỏng.

   Điểm chính: Việc mở và đóng van toàn cầu đạt được thông qua chuyển vị tuyến tính (nâng/hạ) của đĩa. Việc niêm phong phụ thuộc vào lực nén vuông góc được áp dụng bởi đĩa lên ghế.

3. Thiết kế hướng đi

Dòng chảy dưới đĩa (luồng tiêu chuẩn-dòng chảy-theo-Close): Đây là thiết kế phổ biến nhất. Chất lỏng đi vào bên dưới đĩa và thoát ra trên nó.

   Ưu điểm: Ở vị trí đóng, áp suất chất lỏng tác dụng bên dưới đĩa, giúp buộc nó chặt hơn ghế, tăng cường con dấu. Mở van đòi hỏi lực hoạt động tương đối ít hơn (áp suất chất lỏng hỗ trợ nâng đĩa).

   Disadvntages: Đường dẫn dòng chảy có hình tròn (hình chữ "S"), dẫn đến khả năng chống lưu lượng cao. Khoang bên dưới ghế có thể bẫy trầm tích.

Dòng chảy qua đĩa (dòng chảy ngược-mở-đến): chất lỏng đi vào phía trên đĩa và thoát ra bên dưới nó.

   Ưu điểm: Thân và hộp nhồi không được tiếp xúc với áp suất hệ thống trong khoang van (áp suất ở trên đĩa), có khả năng kéo dài tuổi thọ đóng gói. Ít dễ bị tích tụ trầm tích dưới ghế.

   Nhược điểm: Khi đóng, áp suất chất lỏng hoạt động trên đĩa, cố gắng nhấc nó ra khỏi ghế, cản trở việc niêm phong. Mở đòi hỏi phải vượt qua áp suất chất lỏng, đòi hỏi lực vận hành lớn hơn. Thông thường chỉ được sử dụng cho các ứng dụng cụ thể (ví dụ: van xả, dịch vụ đặc biệt).

Hướng dòng chảy thường được chỉ định bởi một mũi tên trên thân van. Cài đặt phải hoàn toàn làm theo hướng này!

4. Đặc điểm:

Thuận lợi:

   Tắt khả năng tuyệt vời: Khu vực tiếp xúc lớn giữa các bề mặt niêm phong chỗ ngồi và chỗ ngồi, chính xác, con dấu cơ khí mạnh khi đóng, rò rỉ thấp (có thể đạt được ANSI Class VI), lý tưởng cho các ứng dụng cần phải đóng cửa chặt chẽ.

   Dễ dàng Bảo trì: Đĩa và chỗ ngồi tương đối dễ dàng để sửa chữa hoặc thay thế (van thường có thể sửa chữa). Một số thiết kế cho phép bảo trì nội tuyến.

   Đột quỵ ngắn: Đĩa di chuyển từ mở đầy đủ đến đóng hoàn toàn là tương đối ngắn (thường là ~ 1/4 đường kính lỗ khoan), dẫn đến thời gian mở/đóng vừa phải.

   Khả năng điều chỉnh vừa phải: Mặc dù không tốt bằng các van điều khiển chuyên dụng (ví dụ: bóng V-port, phích cắm lệch tâm), các van toàn cầu có thể được sử dụng để điều chỉnh dòng chảy bằng cách thay đổi vị trí đĩa, đặc biệt là gần vị trí đóng nơi độ chính xác điều khiển tốt hơn. Xói mòn trong quá trình điều chỉnh ít nghiêm trọng hơn trong các van cổng.

   Ứng dụng đa năng: Thích hợp cho các chất lỏng khác nhau bao gồm hơi nước, nước, dầu, khí và môi trường ăn mòn (với lựa chọn vật liệu/con dấu thích hợp).

Nhược điểm:

   Áp suất cao: Đường dẫn dòng chảy hình chữ "s" gây ra mất áp lực đáng kể, dẫn đến mức tiêu thụ năng lượng cao hơn. Không phù hợp cho các yêu cầu chống kháng cáo thấp.

   Mô -men xoắn hoạt động cao: Mở và đóng (đặc biệt là gần cuối đột quỵ đóng) đòi hỏi phải vượt qua áp suất chất lỏng và ma sát bề mặt niêm phong, dẫn đến mô -men xoắn cao (đặc biệt là đối với kích thước lớn/áp suất cao), thường yêu cầu các toán tử bánh răng.

   Hoạt động tương đối chậm: Mặc dù các cú đánh đĩa ngắn, nhưng hoạt động của nhiều tay quay làm cho nó chậm hơn các van quay đầu (Ball, Butterfly).

Hướng lưu lượng tới hạn: Hướng cài đặt phải tuân thủ nghiêm ngặt mũi tên dòng chảy (thường là dòng chảy dưới đĩa). Cài đặt không chính xác tác động nghiêm trọng đến việc niêm phong và vận hành lực lượng hoạt động.

Bẫy khoang Chất lỏng: Đối với các van lưu lượng-Disc được lắp đặt theo chiều ngang, khoang cơ thể thấp hơn có thể bẫy chất lỏng, có nguy cơ đóng băng trong môi trường lạnh hoặc gây ra các vấn đề hoạt động với một số phương tiện truyền thông nhất định.

5. Ứng dụng chính thức:

   Các hệ thống đường ống đòi hỏi sự cô lập đáng tin cậy và ngắt chặt (ví dụ: nước cấp nồi hơi, hệ thống hơi nước, quy trình hóa học).

   Các ứng dụng cần một số khả năng điều chỉnh dòng chảy (ví dụ: nước làm mát, các đường phụ trợ).

   Hệ thống áp suất cao (cấu trúc xử lý áp suất tốt).

   Các tình huống với các yêu cầu rò rỉ bên ngoài nghiêm ngặt (con dấu đóng gói là đáng tin cậy và có thể được điều chỉnh/thay thế trực tuyến).

   Rất phổ biến trong đường ống lỗ khoan nhỏ (DN50 / NPS 2 trở xuống).

6.Van Quả cầuNguyên tắc làm việc

   Hành động cốt lõi: Chuyển động tuyến tính thẳng đứng (nâng/hạ xuống) của đĩa.

   Nguyên tắc mở: Xoay tay tay (hoặc di chuyển bộ truyền động) → Thân di chuyển lên → Đĩa nâng ra khỏi ghế → Dòng chảy mở ra → Lưu lượng chất lỏng.

   Nguyên tắc đóng: Xoay tay quay (hoặc di chuyển bộ truyền động) → Thân di chuyển xuống → Nhấn đĩa lên chỗ ngồi → bề mặt niêm phong làm cho tiếp xúc chặt chẽ → Lưu lượng dòng chảy bị tắt một cách cơ học.

   Nguyên tắc niêm phong: dựa vào lực xuống được áp dụng bởi thân cây để tạo ra lực nén đủ giữa bề mặt niêm phong đĩa và bề mặt niêm phong chỗ ngồi, tạo thành một con dấu tiếp xúc bằng kim loại đến kim loại hoặc kim loại.

   Hướng dẫn dòng chảy tác động: Theo dòng chảy tiêu chuẩn (dòng chảy-Disc), áp suất chất lỏng hỗ trợ niêm phong trong khi đóng. Dưới dòng chảy ngược (dòng chảy trong đĩa), áp suất chất lỏng cản trở việc niêm phong và tăng lực mở.
