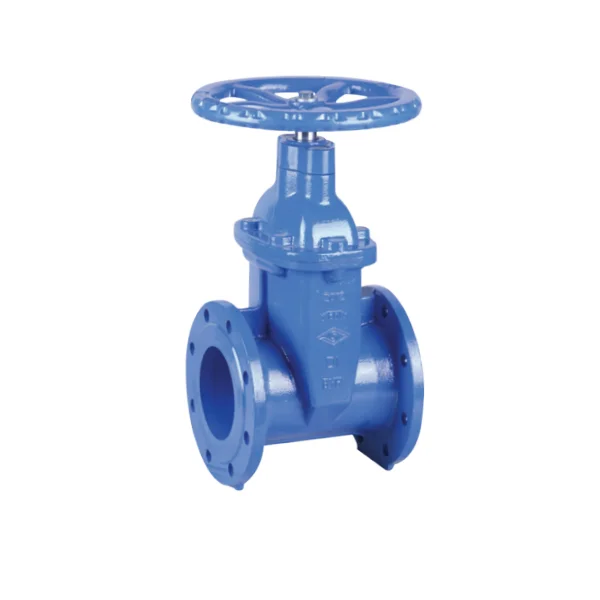

BS 5163 Van cổng NRS kiên cường mặt bích PN25
Model:(Z45X) PN25
Z45X BS 5163 Van cổng NRS có khả năng phục hồi mặt bích PN25
• Kết nối kết thúc: mặt bích của BS EN 1092-2: 1997
• Áp lực làm việc: PN25
• Phạm vi nhiệt độ: 0- 100 ℃
• Lớp phủ: Lớp phủ epoxy liên kết hợp nhất theo ANSI/AWWA C550
• Áp lực làm việc: PN25
• Phạm vi nhiệt độ: 0- 100 ℃
• Lớp phủ: Lớp phủ epoxy liên kết hợp nhất theo ANSI/AWWA C550
Đặc điểm kỹ thuật vật chất
|
Phần số |
Phần |
Đặc điểm kỹ thuật tiêu chuẩn |
Tùy chọn |
|
1 |
Thân van |
EN-GJS-450-10 |
|
|
2 |
Đĩa nêm kiên cường |
EN-GJS-450-10+EPDM |
|
|
3 |
Thân cây |
Thép không gỉ |
SS304, SS316, SS420, SS431 |
|
4 |
Bu lông |
Mạ kẽm bằng thép carbon |
SS304, SS16 |
|
5 |
Ca bô |
EN-GJS-450-10 |
|
|
6 |
O-ring |
NBR |
EPDM |
|
7 |
Tuyến |
EN-GJS-450-10 |
|
|
8 |
Tay cầm |
EN-GJS-450-10 |
Thép ép |
|
9 |
Bu lông |
Mạ kẽm bằng thép carbon |
SS304, SS16 |
|
10 |
FLA WASHER |
Mạ kẽm bằng thép carbon |
SS304, SS16 |
|
11 |
Cần gạt nước |
NBR |
EPDM |
|
12 |
Bu lông |
Mạ kẽm bằng thép carbon |
SS304, SS16 |
|
13 |
Máy giặt phẳng |
Mạ kẽm bằng thép carbon |
SS304, SS16 |
|
14 |
O-ring |
NBR |
EPDM |
|
15 |
Máy giặt lực đẩy |
Đồng thau hpb59-1 (loại A) Không có sẵn (Loại B) |
|
|
16 |
Khí nắp ca -pô |
EPDM |
NBR |
|
17 |
Nutge Nut |
Đồng thau HPB59-1 |
Đồ bằng đồng ZQSN5-5-5 |
Lưu ý: Đối với yêu cầu tài liệu đặc biệt khác với đặc điểm kỹ thuật tiêu chuẩn, vui lòng cho biết rõ ràng trong danh sách yêu cầu hoặc đặt hàng.
|
DN |
PN |
Kích thước (mm) |
||||||||
|
Inch |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
N -l |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
Thẻ nóng: BS 5163 Van cổng NRS kiên cường mặt bích PN25
