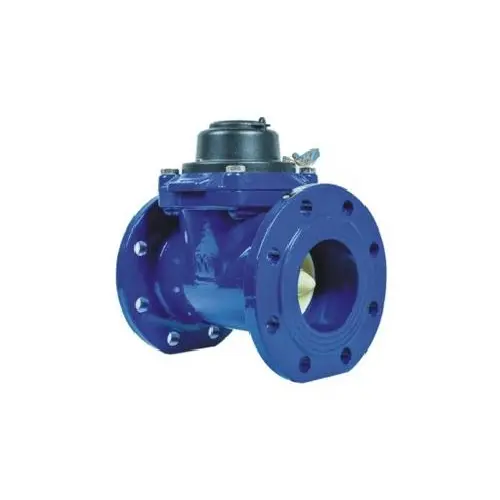

Đồng hồ nước Woltman
Đồng hồ nước Woltman Helix có thể được chia thành đồng hồ nước Helix Woltman ngang (WPH) và Helix dọc
Đồng hồ nước Woltman (WS) theo cấu trúc bên trong đồng hồ nước khác nhau, nhưng đồng hồ nước thì
được lắp đặt theo chiều ngang, Ưu điểm của đồng hồ nước Woltman dọc (WS) là phạm vi dòng chảy rộng hơn (R80/R160/R200). Việc lắp đặt không cần những yêu cầu khắt khe về mặt cắt ống thẳng và bộ lọc ngoài.
Sử dụng: đồng hồ nước woltman nằm ngang được sử dụng để đo tổng lưu lượng của đường ống dòng chảy lớn. Nó đặc biệt thích hợp cho đường ống chính cấp nước và nhu cầu nước khai thác của các nhà máy lớn. Đặc điểm chính là công suất lưu thông lớn, khối lượng nhỏ, cấu trúc nhỏ gọn, dễ sử dụng và bảo trì.
Điều kiện áp dụng:
► Kích thước: DN40~DN600
►Chất liệu: Vỏ gang
▶ Nước lạnh: 0,1 ~ 30oC
► Nước nóng: 0,1~90oC
► Áp suất làm việc: 1.0MPa/1.6Mpa
Phương pháp cài đặt:
1. Lắp đặt theo chiều ngang.
2. Cần có bộ lọc nước bổ sung.
3. Đầu vào/ra nước của đồng hồ nước cần có đoạn ống thẳng U10/D5.
Đặc trưng:
1. Cấu trúc truyền từ khô đảm bảo bộ đếm sạch sẽ và rõ ràng.
2. Công suất dòng chảy lớn, tổn thất áp suất nhỏ và đường cong hiệu suất ổn định.

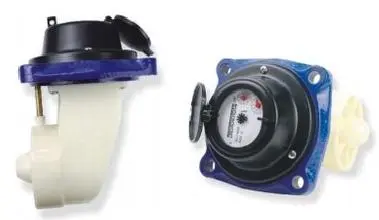

3. Chuyển động đo có thể thay thế và dễ dàng tháo rời.
4. Ốc vít bằng thép không gỉ và bột nhựa epoxy được phun bên trong và bên ngoài vỏ để chống gỉ tối đa và kéo dài tuổi thọ của sản phẩm.
5. Cơ chế đo có tính phổ quát tốt, kết nối từ tính, điện trở truyền nhỏ, hoạt động nhạy cảm và đáng tin cậy.
6. Bộ đếm được niêm phong chân không, chống ngưng tụ và nguyên tử hóa, và có thể giữ cho số đọc rõ ràng và chính xác quanh năm
Thông số kỹ thuật:
|
DN (mm) |
Phạm vi dòng chảy |
Tối đa Q4 |
Chung chảy Q3 |
ranh giới Q |
tối thiểu Q1 |
tối thiểu đọc |
Tối đa đọc |
|
Q3/Q1 |
m |
³/giờ |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999.999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999.999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999.999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9.999.999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9.999.999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9.999.999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9.999.999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999.999.999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999.999.999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999.999.999 |
Kích thước và trọng lượng tổng thể:
|
DN (mm) |
Chiều dài |
Chiều cao |
|
Mặt bích kết nối |
Trọng lượng tham khảo |
|
|
L(mm) |
H(mm) |
Mặt bích bên ngoài đường kính |
Đường kính trung tâm của lỗ bu lông D1(mm) |
Số lượng bu lông kết nối |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

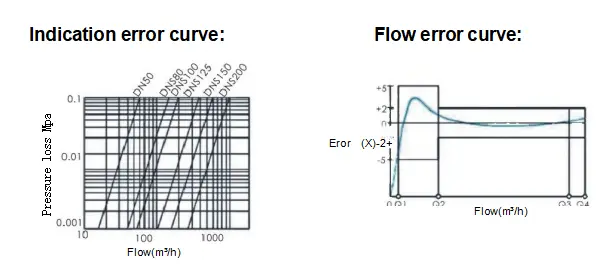

A. Sai số tối đa cho phép của vùng thấp (Q1 ≤Q B. Khi nhiệt độ nước là 30oC, sai số tối đa cho phép ở khu vực cao (Q2 sai số tối đa cho phép ở vùng cao (Q2
