Lưu lượng kế điện từ

Tiêu chuẩn: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT, v.v.

Vật liệu: sắt dẻo, thép carbon, thép không gỉ, đồng thau, đồng, nhựa

Giao diện: Kết nối mặt bích, kết nối luồng, kết nối ổ cắm, v.v.

Đường kính: DN15-DN2000

Khả năng chống ăn mòn bề mặt: Bột epoxy

Danh mục sản phẩm

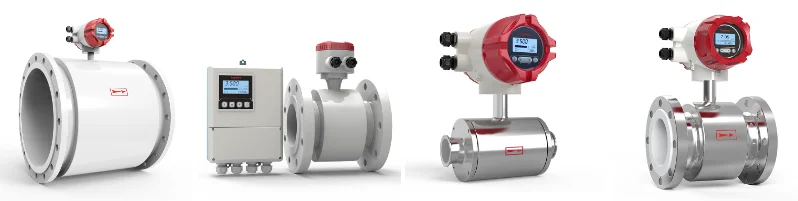

Lưu lượng kế điện từ bao gồm cảm biến và bộ chuyển đổi. Cảm biến và bộ chuyển đổi được cài đặt cùng nhau được gọi là lưu lượng kế điện từ tích hợp (xem Hình 2), trong khi cảm biến và bộ chuyển đổi được cài đặt riêng biệt được gọi là lưu lượng kế điện từ riêng biệt (xem Hình 3).

Hình 2 Máy đo điện từ tích hợp

Hình 3 Máy đo lưu lượng kế điện từ riêng biệt

Đặc điểm hiệu suất sản phẩm

■ Phạm vi ứng dụng rộng

■ Mức độ chính xác cao

■ Hoạt động và bảo trì đơn giản

■ Công nghệ đã được chứng minh

■ Được thiết kế để đáp ứng các ứng dụng người dùng

■ Phương pháp kết nối mặt bích đáp ứng các tiêu chuẩn GB, DIN, ANSI và JIS và độ dài cài đặt đáp ứng các tiêu chuẩn ISO.

■ Nhiều tùy chọn vật liệu

■ Nhiều tùy chọn vật liệu điện cực

■ Cấu trúc điện cực có thể tháo rời, bảo trì trực tuyến và thay thế các điện cực.

■ Cấp độ bảo vệ nhà ở tiếp tục IP65, IP67, IP68

■ Bộ chuyển đổi riêng biệt phù hợp cho các yêu cầu cài đặt cột hoặc tường

■ Nhiều tùy chọn lập trình

■ nhiều tín hiệu đầu ra/đầu vào

■ Nhiều chức năng báo động: Với các chức năng tự kiểm tra và tự chẩn đoán như ống trống chất lỏng, đường phụ trợ từ tính, giới hạn dòng chảy, báo động giới hạn trên/dưới, v.v., nó có thể loại bỏ các phép đo sai.

■ Nhiều giao tiếp kỹ thuật số là tùy chọn

■ Thích hợp cho các ứng dụng chống nổ

Ứng dụng

Sau hơn 20 năm kinh nghiệm tích lũy và kết tủa công nghệ, công ty đã trở thành nhà cung cấp chất lượng cao trong ngành công nghiệp công cụ trong nước. Công ty có một nhóm kiểm tra R & D chuyên nghiệp, và thiết kế độc lập, phát triển và sản xuất các thiết bị hiệu chuẩn dòng nước tiên tiến trong nước. Công ty đã giành được hơn 100 bằng sáng chế sáng chế và giải thưởng cảnh sát danh dự, bao gồm cả trong lĩnh vực mét.

Được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện và chất lỏng chặt chẽ trong các đường ống kín, các sản phẩm được sử dụng rộng rãi trong đo sáng phân vùng mạng lưới, định cư thương mại người dùng lớn, đo lường khu vực đo lường độc lập (DMA cộng đồng), cung cấp nước thứ cấp, dầu mỏ, bảo vệ nước, bảo vệ công nghiệp.

Tham số chính

■ Tiêu chuẩn thực hiện: JB/T 9248-1999 "Lưu lượng kế điện từ"

■ Đường kính danh nghĩa: DN15 ~ DN3000 (mm); 1/2 ”~ 24"

1/2, ~ 24 "(inch).

(Inch).

■ Áp lực danh nghĩa: 0,6MPa, 1.0MPa, 1.6MPa, 4.0MPa (GB, DIN); 150lb., 300lb. (ANSI); JIS10K, JIS20K (JIS)

Lưu ý 1: Đối với các yêu cầu áp lực đặc biệt, vui lòng tham khảo ý kiến ​​nhà sản xuất.

■ Độ chính xác: ± 0,5% (tùy chọn ± 0,2%)

■ Độ dẫn điện của môi trường: ≥5 μs/cm

■ Mẫu cấu trúc: Loại tích hợp, phù hợp với phạm vi tầm cỡ DN15 ~ DN1000

(mm); 1/2, ~ 24 (inch);

Loại riêng biệt, phù hợp cho phạm vi tầm cỡ dn15 ~ dn3000 (mm);

Lưu ý 2: Trong trường hợp cấu trúc loại riêng biệt, cáp tín hiệu giữa cảm biến và bộ chuyển đổi là cáp tín hiệu đặc biệt, Model SMFE100.

Lưu ý 3: Độ dài kết nối của cáp tín hiệu giữa cảm biến và bộ chuyển đổi thường phải là ≤200m (650ft),> 200m (650ft) yêu cầu đặt hàng đặc biệt.

■ Tốc độ dòng chảy tối đa: 15m/s (49ft/s)

■ Nhiệt độ môi trường: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ Độ ẩm tương đối: 5%~ 90%

■ Vật liệu lót:

■ Vật liệu điện cực:

■ Phương pháp tiếp xúc chất lỏng (nối đất) và phương pháp bảo vệ lót:

■ Nhiệt độ tối đa của môi trường chất lỏng: (được xác định bởi vật liệu và cấu trúc lót)

■ Cấp độ bảo vệ: IP65, IP67 (chỉ cấu trúc tích hợp), IP68 (chỉ cấu trúc riêng biệt).

■ Chứng nhận chống nổ: ExDIBMBICT4GB

■ Cung cấp điện (tùy chọn): AC: 85VAC ~ 265 VAC/45 Hz ~ 63 Hz, mức tiêu thụ năng lượng ≤20VA; DC: 16VDC ~ 36VDC, mức tiêu thụ năng lượng ≤16VA. Pin: 3.6VDC

(Lưu ý 4: Chỉ độ chính xác ± 0,5%, đầu ra xung, rs485 là tùy chọn.)

■ Chế độ hiển thị: màn hình LCD 3 dòng với màn hình đèn nền

■ Chế độ lập trình: Lập trình khóa, lập trình điều khiển từ xa hồng ngoại, lập trình bus.

■ Tín hiệu đầu ra (có thể lập trình):

1) Đầu ra hiện tại tương tự:

A) Tín hiệu đầu ra hiện tại: Bị cô lập hoàn toàn 0 ~ 10mA/ 4 ~ 20mA.

b) Điện trở tải: 0 ~ 1,5k0 cho 0 ~ 10mA; 0 ~ 7500 cho 4 ~ 20mA.

C) Lỗi cơ bản: ± 10μA được thêm vào lỗi cơ bản.

2) Đầu ra tần số:

Giới hạn trên của tần số đầu ra có thể được đặt trong vòng 1 ~ 5000Hz. Đầu ra tần số là đầu ra mạch điện thu của Transitor Collector (Cổng OC) với sự cô lập quang điện, nguồn điện bên ngoài là ≤36VDC và dòng thu tối đa là 50mA khi được bật. Đầu ra rơle tùy chọn, nguồn điện bên ngoài là ≤36VDC và dòng điện thu tối đa là ≤250mA khi nó được bật.

3) Đầu ra xung:

Giới hạn trên của xung đầu ra có thể đạt 5000cp/s. Tương đương xung được định nghĩa là luồng âm lượng được biểu thị bằng mỗi xung. Tương đương xung có thể được chọn là 0001L/P, 0,001L/P, 0,01L/P, 0,1L/P, 1.0L/P, 2L/P, 5L/P, 10L/P, 100L/P, 1M3/P, 10M3/P, 100 M3/P và 1000 M3/P. Chiều rộng xung có thể được chọn là: Tự động, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350ms và 400ms. Đầu ra xung là đầu ra mạch mở của bộ thu bóng bán dẫn với sự cô lập quang điện, nguồn điện bên ngoài là ≤36V DC và dòng thu thập tối đa là 50mA khi được bật. Đầu ra rơle là tùy chọn, nguồn cung cấp năng lượng bên ngoài là ≤36VDC và dòng điện thu tối đa là ≤250mA khi được bật.

4) Đầu ra báo động:

Hai đầu ra báo động mạch điện cắt bóng bán dẫn với sự cô lập quang điện. Nguồn cung cấp năng lượng bên ngoài ≤36VDC, dòng điện thu tối đa khi trên là 50mA. Đầu ra rơle tùy chọn, cung cấp năng lượng bên ngoài ≤36VDC, dòng điện thu tối đa khi trên là ≤250mA.

5) Giao diện giao tiếp kỹ thuật số: RS232 tùy chọn, rs485, Modbus, Hart. Profibus-dp.

■ Cách ly điện:

• Điện áp cách điện giữa đầu vào tương tự và đầu ra tương tự không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu vào tương tự và nguồn điện báo động không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu vào tương tự và nguồn điện AC không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu ra tương tự và nguồn điện AC không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu ra tương tự và Trái đất không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu ra xung và nguồn điện AC không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu ra xung và đất không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu ra báo thức và nguồn điện AC không nhỏ hơn 500V;

• Điện áp cách nhiệt giữa đầu ra báo động và Trái đất không nhỏ hơn 500V.

Tham chiếu điều kiện làm việc và đường cong lỗi

Theo các điều kiện làm việc tham chiếu được chỉ định trong JB/T 9248-1999:

■ Nhiệt độ môi trường: 20 ° C (68 ° F) ± 2*C (± 35,6 ° F)

■ Độ ẩm tương đối: 60%~ 70%

■ Cung cấp điện: 220VAC ± 1%, 50Hz ± 1%

■ Điều kiện cài đặt: Độ dài ống thẳng ngược dòng> 10xdn; Độ dài ống thẳng xuống> 5xdn. (Lưu ý 5: Dựa trên trung tâm của điện cực)

■ Thời gian khởi động: 30 phút

■ Ảnh hưởng đầu ra tương tự: Lỗi tín hiệu xung cộng với ± 0,1%

Đường cong lỗi: (xem Hình 4)

■ Hiệu chuẩn tiêu chuẩn (tín hiệu đầu ra xung):

± 0,5% giá trị được chỉ định (vận tốc dòng> 0,6m/s) hoặc ± 3 mm/s (vận tốc dòng chảy 0,6m/s), tùy theo mức nào lớn hơn.

[± 0,5% giá trị được chỉ định (vận tốc dòng> 1,97ft/s) hoặc ± 0,01 ft/s (vận tốc dòng chảy1,97ft/s), tùy theo mức nào lớn hơn.]

■ Hiệu chuẩn tùy chọn (Tín hiệu đầu ra xung):

± 0,2% giá trị được chỉ định (vận tốc dòng> 1,0m/s) hoặc ± 2 mm/s (vận tốc dòng chảy 1,0m/s), tùy theo mức nào lớn hơn.

[± 0,2% giá trị được chỉ định (vận tốc dòng> 3,28ft/s), hoặc ± 0,006ft/s (vận tốc dòng chảy33.28ft/s), tùy theo mức nào lớn hơn.]

Hình 4 đường cong lỗi đồng hồ đo lưu lượng

Tốc độ dòng --- Bảng so sánh tốc độ dòng chảy (xem Bảng 1)

Lưu ý 6: Tính toán dòng theo đơn vị số liệu:

Q (M3/H) = 0,00282744x D2 X V

Trong đó: D --- Đường kính danh nghĩa, mm.

V --- tốc độ dòng chảy, m/s.

Lưu ý 7: Tính toán dòng chảy trong Đơn vị Hoàng gia:

Q (US gal/phút) = 2.44799xd2x v

Ở đâu: --- đường kính danh nghĩa, inch.

V --- tốc độ dòng chảy, ft/s.
