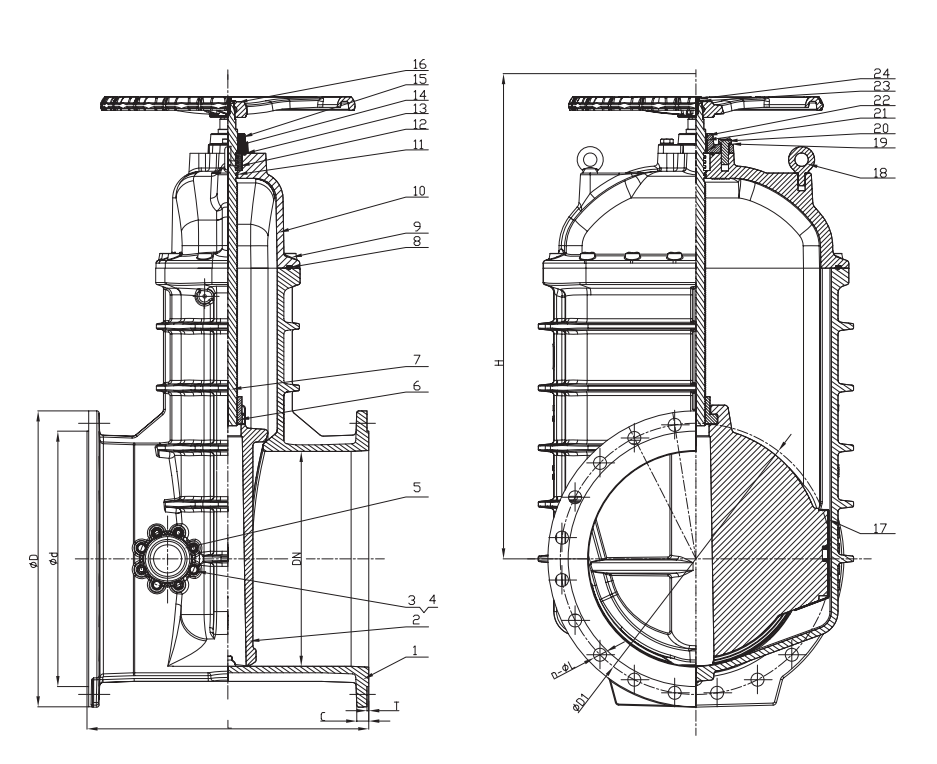

Van cổng NRS ổn định mặt bích là gì với đầu ra Bypass (Z45XL)?

Kiểu cơ bản & Cấu trúc cốt lõi:

Đây là một van cổng. Thành phần cốt lõi của nó là một cổng/nêm hình đĩa di chuyển theo một đường thẳng vuông góc với hướng dòng chất lỏng để mở (thang máy cổng để cho phép dòng chảy) hoặc đóng (cổng hạ xuống để chặn dòng chảy). Thiết kế này dẫn đến sức đề kháng dòng chảy tối thiểu khi mở hoàn toàn.

Công nghệ niêm phong chính - Ghế có khả năng phục hồi:

Van sử dụng một thiết kế chỗ ngồi kiên cường. Điều này có nghĩa là vòng niêm phong của van (chỗ ngồi) thường được làm bằng cao su chất lượng cao (như EPDM, NBR) và đàn hồi/linh hoạt. Khi van đóng lại, cổng ấn vào ghế có khả năng phục hồi, khiến cao su biến dạng và phù hợp chặt chẽ với cạnh của cổng, tạo ra một con dấu đáng tin cậy. Thiết kế này cung cấp một số dung sai cho các tạp chất nhỏ (như phù sa) trong đường ống và cung cấp niêm phong tuyệt vời, đặc biệt phù hợp cho các ứng dụng áp suất thấp hoặc trung bình.

Phương thức vận hành thân cây - NRS:

NRS là viết tắt của STEM không tăng. Khi vận hành van (thường bằng cách xoay một tay cầm hoặc hộp số), bản thân thân cây chỉ quay; Nó không di chuyển theo tỷ lệ hướng lên trên hoặc xuống. Chuyển động quay của thân cây được chuyển đổi thành chuyển động nâng/giảm tuyến tính của cổng thông qua cơ chế ren bên trong (thường là đai ốc cổng). Ưu điểm chính của thiết kế này là yêu cầu giải phóng mặt bằng tối thiểu của nó; Phần trên của thân cây không tăng trong quá trình mở/đóng, làm cho nó trở nên lý tưởng cho các cài đặt bị hạn chế không gian (như các hố van ngầm).

Phương thức kết nối - mặt bích:

Đầu vào và đầu ra của van có mặt bích. Mặt bích là vành tròn với lỗ bu lông. Trong quá trình lắp đặt, bu lông được sử dụng để kết nối chặt các mặt bích của van với các mặt bích giao phối tương ứng trên đường ống, với một miếng đệm được đặt ở giữa để đạt được niêm phong. Kết nối mặt bích là một trong những phương pháp phổ biến và đáng tin cậy nhất cho các van đường ống, tạo điều kiện cho việc cài đặt, loại bỏ, bảo trì dễ dàng, và chịu áp lực và lực kéo cao hơn.

Tính năng cốt lõi - với ổ cắm bỏ qua:

Đây là tính năng đặc biệt nhất của van này. Nó có một ổ cắm bổ sung, nhỏ hơn trên thân van (thường là gần phía đầu vào hoặc ở giữa), được gọi là ổ cắm qua hoặc cổng chảy máu. Cổng Bypass này thường được trang bị van bóng có đường kính nhỏ, van cắm hoặc van toàn cầu (được gọi là van Bypass).

Các chức năng cốt lõi của ổ cắm đường vòng: áp suất cân bằng trên van chính: Trước khi mở van cổng chính, đặc biệt là khi có chênh lệch áp suất đáng kể (áp suất chênh lệch cao) trên nó, van bỏ qua được mở từ từ trước. Điều này cho phép chất lỏng từ phía áp suất cao dần dần chảy qua đường bắc cầu vào phía áp suất thấp, cân bằng áp suất ở cả hai bên của cổng chính. Mô-men xoắn hoạt động và bảo vệ van: Sau khi cân bằng áp suất, lực (mô-men xoắn) cần thiết để mở van chính được giảm đáng kể, giúp hoạt động dễ dàng hơn. Quan trọng, điều này ngăn ngừa các rủi ro liên quan đến việc buộc van chính mở dưới áp suất khác biệt cao, chẳng hạn như rung động cổng nghiêm trọng, ghi/hao mòn bề mặt niêm phong ghế, hoặc thậm chí biến dạng/phá vỡ thân, bảo vệ rất nhiều thiết bị. / Lấy mẫu: Van bỏ qua cũng có thể được sử dụng để truyền hoặc lấy mẫu chất lỏng dòng chảy nhỏ.

Hoạt động & chỉ dẫn:

Van thường được vận hành thông qua một tay cầm gắn trên cùng (kích thước nhỏ hơn) hoặc hộp số (kích thước lớn hơn hoặc khi cần vận hành dễ dàng hơn). Do thiết kế NRS, xoay trục đầu vào Handwheel/Hộp số làm cho cổng nâng/thấp hơn. Van thường bao gồm một chỉ báo vị trí (ví dụ: con trỏ và quay số) cho thấy rõ liệu van có ở vị trí mở, đóng hay trung gian hay không.

Các kịch bản ứng dụng chính:

Van này đặc biệt phù hợp cho các ứng dụng yêu cầu hoạt động thường xuyên hoặc nơi có thể tồn tại áp suất vi sai cao trong quá trình hoạt động. Sử dụng phổ biến bao gồm: Mạng cấp nước (thành phố, công nghiệp): Đường ống chính, cửa hàng trạm bơm, van cách ly khu vực, đặc biệt là khi có nguy cơ búa nước cao hoặc bảo vệ van chính.

Chỉ định mô hình - Z45XL:

Z45XL là một chỉ định mô hình điển hình cho loại van này theo Tiêu chuẩn quốc gia Trung Quốc (GB): Z: Đại diện cho van cổng (ZHA FA - 闸阀) .4: đại diện cho kết nối mặt bích.5: đại diện cho hoạt động thông qua bánh răng vát (hoặc biểu thị rộng rãi hoạt động của hộp số, phân biệt nó với 3 cho bánh răng Worm). Trong các sản phẩm thực tế, các kích thước nhỏ hơn có thể sử dụng một tay cầm trực tiếp, nhưng mô hình vẫn có thể giữ lại số loạt này.xl: thường biểu thị rằng van có ghế có khả năng phục hồi (Xing -) và bao gồm cả ổ cắm bỏ qua (dài - 旁通). Đây là bộ định danh chính phân biệt mô hình này với van cổng ghế có khả năng phục hồi tiêu chuẩn (ví dụ: Z45X - chỉ có chỗ ngồi có khả năng phục hồi, không bỏ qua).
