Nguyên tắc làm việc của van cổng và cách chọn van cổng

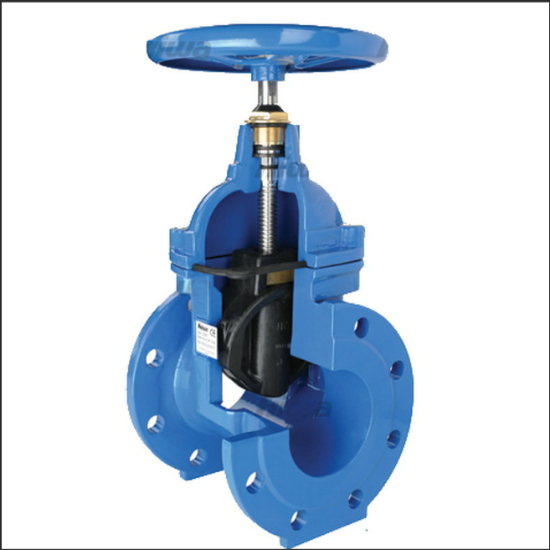

   MỘTVan cổnglà một van tắt hoạt động bằng cách nâng hoặc hạ một cổng thẳng đứng (đĩa hình nêm hoặc đĩa song song) để mở hoặc đóng lối đi chất lỏng. Nó được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp để cách ly hoàn toàn (mở hoàn toàn hoặc đóng hoàn toàn) và không phù hợp cho quy định dòng chảy.

1. Các tính năng & nguyên tắc làm việc

   Thành phần chính - Cổng/Đĩa:

    Thông thường, hình nêm hình nêm (rắn, tách hoặc nêm linh hoạt) hoặc song song (đĩa đơn hoặc đôi).

    Cổng di chuyển vuông góc với hướng dòng chất lỏng.

2. vận động:

   Được kích hoạt bằng cách xoay một tay cầm, hộp số hoặc bộ truyền động (điện, khí nén, thủy lực) trên thân van.

   Chuyển động quay của thân cây chuyển đổi thành chuyển động tuyến tính thẳng đứng của cổng thông qua một đai ốc gốc có ren.

3.Open State:

   Khi được nâng lên hoàn toàn, lối đi cổng thẳng hàng hoàn toàn với thân van, tạo ra một đường dẫn thẳng, không giới hạn với điện trở chất lỏng tối thiểu và giảm áp suất.

4. Trạng thái bao gồm

   Khi được hạ xuống hoàn toàn, các bề mặt niêm phong cổng, ấn chắc chắn vào ghế van, tạo thành một con dấu kim loại đến kim loại hoặc kim loại đến mềm (ví dụ, cao su, PTFE) để chặn dòng chảy chất lỏng.

5. Đặc điểm dòng

   Van cổngthường là lỗ khoan đầy đủ (hoặc gần lỗ khoan đầy đủ), có nghĩa là khu vực dòng mở phù hợp với đường kính bên trong đường ống, cho phép dòng chảy thẳng với nhiễu loạn thấp.

6. KKEY Ưu điểm

   Điện trở chất lỏng thấp: giảm áp suất tối thiểu khi mở hoàn toàn, tăng cường hiệu quả năng lượng.

   Mô-men xoắn hoạt động thấp: Áp suất chất lỏng cân bằng lực Cổng trong quá trình mở/đóng (đặc biệt là trong các thiết kế đĩa hai mặt), giảm nỗ lực (so với van toàn cầu).

   Dòng chảy hai chiều: Thiết kế đối xứng cho phép dòng chảy từ một trong hai hướng mà không ảnh hưởng đến niêm phong hoặc hoạt động.

   Cấu trúc nhỏ gọn (so với van toàn cầu): chiều dài trực tiếp ngắn hơn tiết kiệm không gian.

   Niêm phong đáng tin cậy: niêm phong hiệu quả ở trạng thái khép kín (đặc biệt là với cổng nêm có khả năng phục hồi hoặc kim loại).

   Khả năng tương thích rộng: Thích hợp cho nước, hơi nước, dầu, khí và môi trường ăn mòn (với các vật liệu thích hợp).

7. Nhược điểm

   Hoạt động chậm: Cổng yêu cầu di chuyển đầy đủ để mở/đóng. Sự hao mòn bề mặt: ma sát giữa cổng và ghế trong quá trình hoạt động gây xói mòn, đặc biệt là với chất lỏng mài mòn.

   Bảo trì khó khăn: Sửa chữa ghế/cổng bị hư hỏng thường yêu cầu các công cụ chuyên dụng.

   Kích thước/trọng lượng lớn: Thiết kế cồng kềnh đòi hỏi không gian lắp đặt đáng kể (chiều cao).

   Không phù hợp cho điều chỉnh: Vị trí mở một phần gây xói mòn dòng chảy tốc độ cao, rung động và hư hỏng dấu. Chỉ phải được sử dụng hoàn toàn mở hoặc đóng hoàn toàn.

   Chi phí cao: Đặc biệt đối với các ứng dụng có đường kính lớn, áp suất cao

8.MAJOR Các loại cấu trúc

 Thiết kế cổng 8.1by:

   Van cổng Wedge: phổ biến nhất. Wedge hình chữ V tạo ra lực niêm phong thông qua nén góc hoặc biến dạng đàn hồi. Niêm phong đáng tin cậy, thích ứng với thay đổi nhiệt. Subtypes: nêm rắn, nêm phân chia (tự điều chỉnh), nêm linh hoạt (bù nhiệt).

   Van cổng trượt song song: hai đĩa song song. Việc niêm phong phụ thuộc vào một cơ chế phân phối (ví dụ, nêm dưới cùng) hoặc áp suất chất lỏng đẩy đĩa so với ghế. Cấu trúc đơn giản hơn, ít dễ bị kẹt, nhưng niêm phong kém hơn ở áp suất thấp.

 8.2BY Phong trào STEM

   Tăng gốc (OS & Y): Chủ đề gốc là bên ngoài. Thân cây tăng trong quá trình mở, vị trí trực quan chỉ ra. Chống lại sự ăn mòn nhưng yêu cầu giải phóng mặt bằng thẳng đứng.

   Thân không tăng (NRS): Chủ đề gốc là nội bộ. Thân cây quay mà không nâng, tiết kiệm không gian thẳng đứng. Lý tưởng cho các khu vực giới hạn (ví dụ: dưới lòng đất) nhưng ẩn vị trí và các luồng được tiếp xúc với chất lỏng/ăn mòn.

9. Ứng dụng chính thống Van là lý tưởng cho sự cô lập hoàn toàn, toàn bộ/kết thúc đầy đủ trong:

    Hệ thống nước: Nhà máy xử lý nước, mạng lưới nước thải, xây dựng chính.

   Dầu khí: Đường ống, nhà máy lọc dầu, đường truyền.

   Cây điện: Nước nạp nước, hệ thống hơi nước.

   Công nghiệp hóa chất: Vận chuyển chất lỏng ăn mòn/không ăn mòn (phụ thuộc vào vật liệu).

   HVAC: Đường ống chính của hệ thống lớn.
