Loại Y lọc là gì?

CácBộ lọc loại Y.Đứng là thiết bị lọc cơ học được sử dụng rộng rãi nhất trong các hệ thống đường ống công nghiệp, tên của nó có nguồn gốc từ cấu hình hình chữ Y đặc biệt của nhà ở. Chức năng cốt lõi của nó là chặn các tạp chất hạt rắn trong chất lỏng (như rỉ sét, xỉ hàn, quy mô ống hoặc dư lượng quy trình) thông qua màn hình lọc bên trong, do đó bảo vệ thiết bị hạ nguồn (bơm, van, máy đo lưu lượng, bộ trao đổi nhiệt, v.v.) khỏi bị hao mòn hoặc tắc nghẽn. Nguyên tắc hoạt động liên quan đến: chất lỏng đi vào vỏ bộ lọc thông qua đầu vào, chảy qua một màn hình hình trụ góc nơi các chất gây ô nhiễm bị mắc kẹt trên bề mặt bên trong, trong khi chất lỏng sạch đi qua các khe hở lưới đến ổ cắm. Các mảnh vụn tích lũy có thể được loại bỏ bằng cách thủ công hoặc tự động mở van thoát nước ở phía dưới.

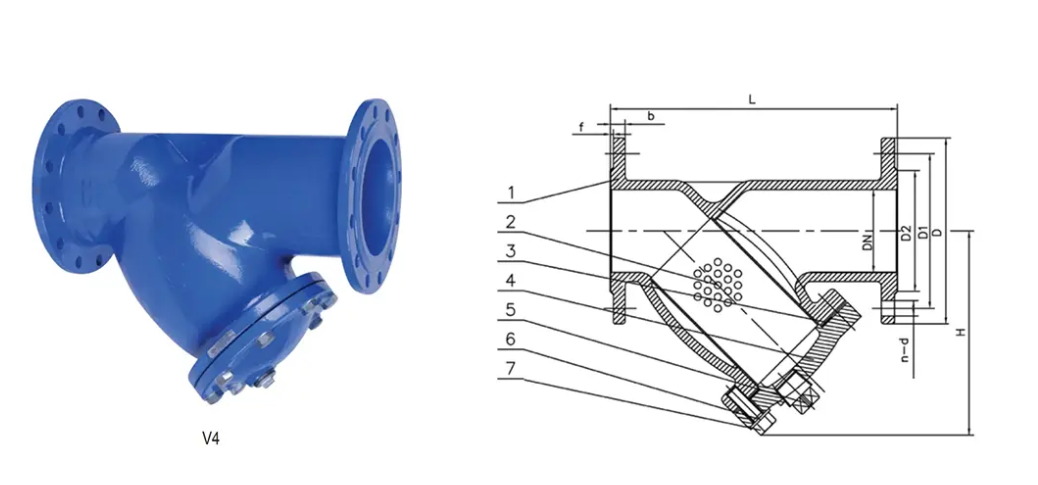

Các thành phần cấu trúc chính của bộ lọc loại Y bao gồm: một vỏ hình chữ Y thường được chế tạo từ thép carbon đúc, thép không gỉ hoặc sắt dẻo; một nắp kết thúc có thể tháo rời (được bảo đảm bằng bu lông hoặc con dấu ren) ở phía trên; một giỏ lọc hình trụ được gắn bên trong (thường là 304/316 thép không gỉ với kích thước lưới dao động từ 0,5mm đến 3 mm); và một cổng thoát nước (mặt bích hoặc ren) ở gốc. Ưu điểm cấu trúc của nó nằm ở điện trở lưu lượng thấp (thiết kế thẳng với áp suất giảm dưới 0,1 bar), dấu chân nhỏ gọn (nhỏ hơn bộ lọc rổ) và bảo trì mà không cần phải tháo gỡ đường ống (màn hình có thể được truy cập bằng cách tháo nắp cuối).

Để đáp ứng nhu cầu hoạt động đa dạng, các biến thể chức năng quan trọng đã được phát triển. Các mô hình gia cố áp suất cao có vỏ dày và mặt bích rèn, chịu áp lực lên đến PN100 (10 MPa) cho các ứng dụng như các dòng hơi chính của nhà máy điện. Các loại chống xâm thực kết hợp các van hướng dẫn dòng chảy trong cấu trúc màn hình để ngăn chặn sự xói mòn do bong bóng do áp suất khác biệt cao. Các phiên bản tự làm sạch tích hợp các cơ chế ngược dòng và cảm biến áp suất khác biệt để xả mảnh vụn tự động. Các đơn vị chuyên dụng nhiệt độ cao sử dụng các miếng đệm có cánh đồng xoắn ốc than chì và màn hình thép hợp kim cho dịch vụ lên đến 450 ° C. Đối với môi trường ăn mòn (ví dụ: thực vật hóa học), cấu trúc thép không gỉ 316L đầy đủ chống lại các cuộc tấn công truyền thông axit/kiềm.

Lựa chọn kỹ thuật yêu cầu đánh giá năm tham số quan trọng: Đầu tiên, độ mịn của lọc (dựa trên nhu cầu thiết bị được bảo vệ, ví dụ, 80 lưới/180 μm ngược dòng của bơm ly tâm, 200 lưới/75 μm trước khi van điều khiển). Thứ hai, tốc độ dòng chảy và đường kính ống (phạm vi kích thước đầy đủ DN15-DN1200; vận tốc phải được duy trì ở mức 1-3 m/s để ngăn chặn sự xâm nhập của hạt). Thứ ba, áp suất hoạt động và nhiệt độ (vật liệu nhà ở phải phù hợp với điều kiện, ví dụ, PN16 sắt dễ uốn cho các hệ thống nước xung quanh, thép carbon PN40 cho hơi nước áp suất trung bình). Thứ tư, loại kết nối (tiêu chuẩn mặt bích phải phù hợp với đường ống: ANSI/EN/DIN). Cuối cùng, phương pháp thoát nước (cống thủ công là kinh tế nhưng yêu cầu giám sát; hệ thống tự động phù hợp với các trạm không người lái).

Cài đặt và bảo trì Thực tiễn tốt nhất Nhiệm vụ: Gắn ngang (Cổng thoát theo chiều dọc xuống dưới) để cho phép các mảnh vỡ giải quyết bằng trọng lực; sự liên kết nghiêm ngặt của mũi tên hướng dòng với chuyển động chất lỏng; Máy bơm lọc bộ lọc định vị đường kính ≥10 đường kính ngược dòng để tránh nhiễu hỗn loạn; và dòng chảy trước khi xả nước để ngăn chặn tác động màn hình bằng xỉ hàn. Tần số bảo trì phụ thuộc vào tải trọng chất gây ô nhiễm, thường yêu cầu làm sạch màn hình khi sự khác biệt áp suất đạt 0,5 bar (hệ thống hơi nước có thể cần thoát nước hàng ngày). Là đường bộ phòng thủ đầu tiên về các hệ thống hóa học, năng lượng, biển và HVAC, các thiết bị căng thẳng Y làm giảm tỷ lệ lỗi thiết bị hơn 40%, chứng tỏ thiết yếu cho độ tin cậy của hệ thống.
