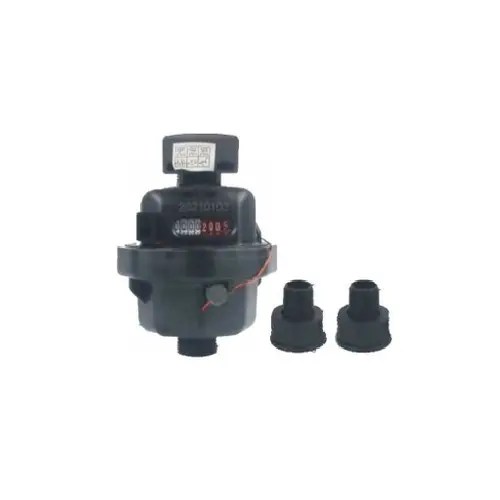

Đồng hồ đo nước thể tích
Việc đo đồng hồ nước thể tích chính xác hơn so với đồng hồ nước đa tia.
Sai số đo của đồng hồ nước đa tia sẽ có sai số ± 2%, trong khi sai số của đồng hồ nước thể tích có thể là
được kiểm soát ở mức ± 0,5% hoặc thậm chí thấp hơn.
Cung cấp điều kiện:
►Kích thước: DN15,DN20
►Áp suất làm việc tối đa:PN16
►Tổn thất áp suất: .063Mpa
►Nhiệt độ nước:T30,T50
►Tiêu chuẩn: ISO4064.Class C
▶R :R160(R=Q3/Q1)(tùy chọn)
► Cài đặt: Ngang, dọc hoặc nghiêng
►Phương thức kết nối: Chủ đề BSP

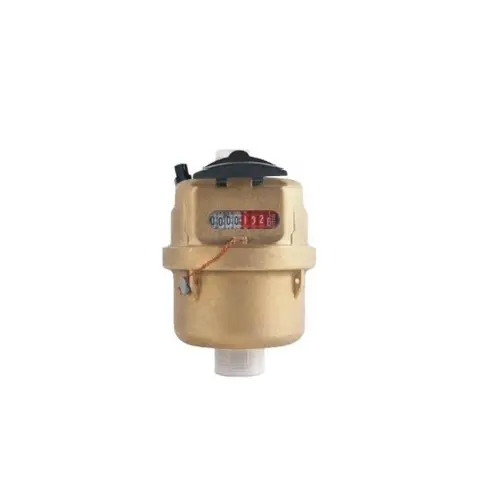

►Thân máy có thể được chọn bằng đồng thau, đồng thau có sơn lót và nhựa ABS.

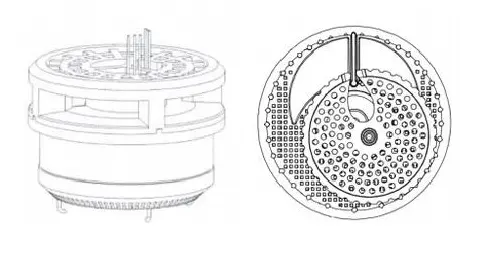

Áp dụng piston quay thể tích, đo lường chính xác hơn;
▶Độ nhạy tốt hơn
►Phạm vi dòng chảy lớn
►Cài đặt đa góc
▶Có thể thêm thiết bị truyền từ xa theo yêu cầu

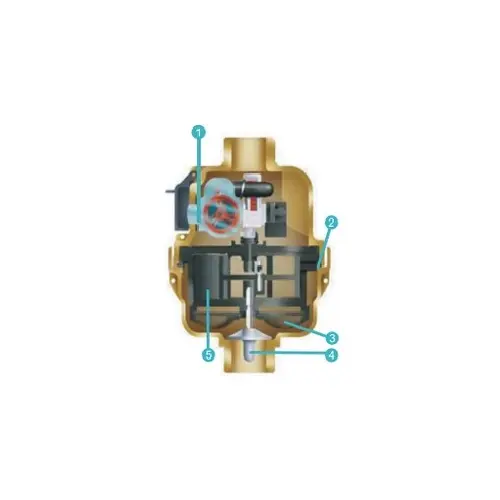

Cấu trúc bên trong của đồng hồ nước:
1. Đăng ký dễ đọc
Vòng đệm 2."o"
3.Bộ lọc
4. Van một chiều tùy chọn
5. Thiết kế piston có rãnh mang lại tuổi thọ làm việc lâu dài và giảm tắc nghẽn

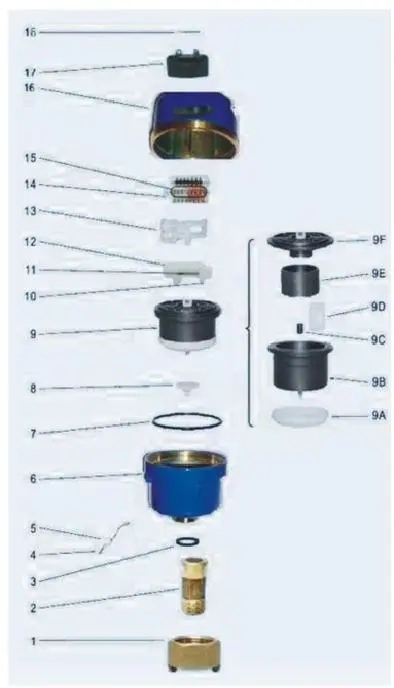

| Mã số | Sự miêu tả | Số lượng |
| 1 | Hạt | 2 |
| 2 | Khớp nối | 2 |
| 3 | Vòng đệm | 2 |
| 4 | dây đồng | 1 |
| 5 | Niêm phong chì | 1 |
| 6 | Thân dưới | 1 |
| 7 | Vòng chữ O | 1 |
| 8 | Van một chiều | 1 |
| 9A | Bộ lọc | 1 |
| 9B | Phòng | 1 |
| 9C | bụi cây | 1 |
| 9D | Tấm chia | 1 |
| 9E | Pít-tông | 1 |
| 9F | Che phủ | 1 |
| 10 | Khung kẹp | 1 |
| 11 | Mùa xuân | 1 |
| 12 | Thanh trượt kẹp | 1 |
| 13 | Cụm truyền động | 1 |
| 14 | Đăng ký | 1 |
| 15 | Vòng chữ O | 1 |
| 16 | Thân trên | 1 |
| 17 | Nắp | 1 |
| 18 | Chốt bản lề | 1 |

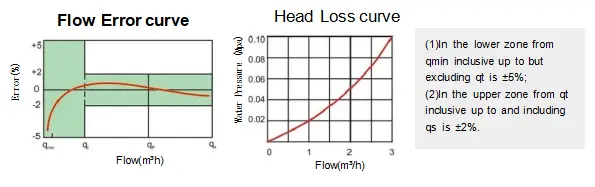

Các thông số đo lường chính:
| Kích cỡ | Lớp học | R(Q3/Q1) | Q4(m³/H) | Q3(m³/H) | Q2(L/H) | Q1(L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

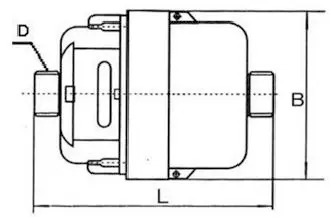

Kích thước đồng hồ nước và chi tiết đóng gói:
| Kích cỡ | Chiều dài (mm) | Rộng/Chiều rộng (mm) | Sự liên quan chủ đề | Cân nặng (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Kích cỡ | Kích thước sản phẩm (cm) | Trọng lượng sản phẩm (kg) | Gói trong 1 thùng | Kích thước thùng carton (cm) | Tổng trọng lượng cho 1 thùng (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
Thẻ nóng: Đồng hồ đo nước thể tích
