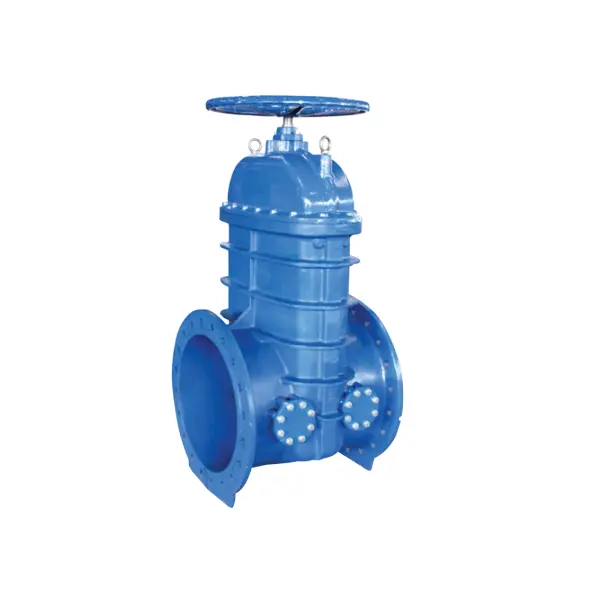

BS 5163 Van cổng NRS có khả năng phục hồi mặt bích với ổ cắm Bỏ qua

Model:(Z45XL) PN10/16

BS 5163 Van cổng NRS có khả năng phục hồi mặt bích với đầu ra Bỏ qua (Z45XL) PN10/16
• Kết nối kết thúc: mặt bích của BS EN 1092-2: 1997
• Áp lực làm việc: PN10/16
• Phạm vi nhiệt độ: 0- 100 ℃
• Lớp phủ: Lớp phủ epoxy liên kết hợp nhất theo ANSI/AWWA C550

Gửi yêu cầu

Mô tả Sản phẩm

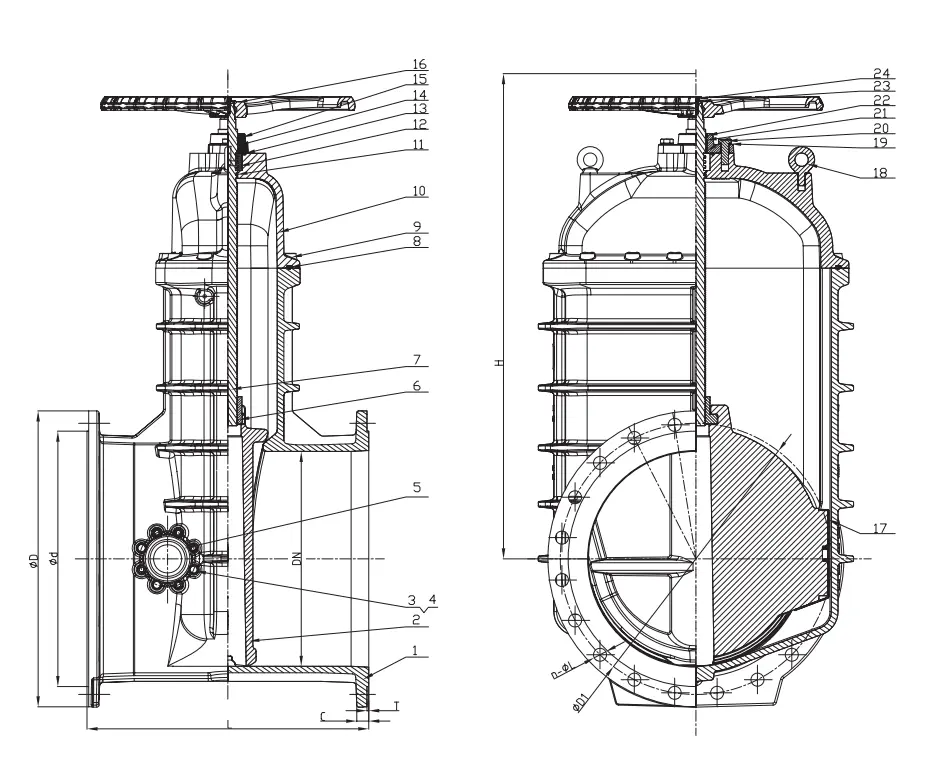

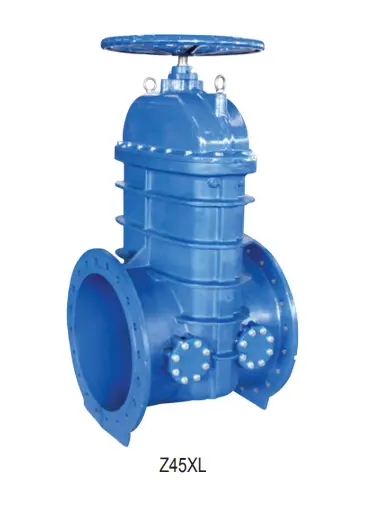

BS 5163 Flanged Resilient NRS Gate Valve with Bypass Outlet

Đặc điểm kỹ thuật vật chất
Phần số	Phần	Đặc điểm kỹ thuật tiêu chuẩn	Tùy chọn
1	Thân van	EN-GJS-450-10
2	Đĩa nêm kiên cường	EN-GJS-450-10+EPDM
3	Bu lông	Mạ kẽm bằng thép carbon	SS304, SS316
4	Máy giặt phẳng	Mạ kẽm bằng thép carbon	SS304, SS316
5	Nắp van ngoài	EN-GJS-450-10
6	Nutge Nut	Đồng thau HPB59-1
7	Thân cây	Thép không gỉ	SS304/316/420/431
8	Khí nắp ca -pô	EPDM	NBR
9	Bu lông	Mạ kẽm bằng thép carbon	SS304, SS316
10	Ca bô	EN-GJS-450-10
11	O-ring	NBR	EPDM
12	Máy giặt lực đẩy	Mạ kẽm bằng thép carbon	SS304, SS316
13	O-ring	NBR	EPDM
14	Hướng dẫn trục	Đồng thau HPB59-1
15	Tuyến	EN-GJS-450-10
16	Tay cầm	EN-GJS-450-10	Thép ép
17	Hướng dẫn tay áo	EPDM
18	Bu lông mắt	Mạ kẽm bằng thép carbon
19	Máy giặt phẳng	Mạ kẽm bằng thép carbon	SS304, SS316
20	Bu lông	Mạ kẽm bằng thép carbon	SS304, SS316
21	0 vòng	NBR	EPDM
22	Cần gạt nước	EPDM	NBR
23	Máy giặt phẳng	Mạ kẽm bằng thép carbon	SS304, SS316
24	Bu lông	Mạ kẽm bằng thép carbon	SS304, SS316
Lưu ý: 1. Đối với yêu cầu vật liệu đặc biệt khác với đặc điểm kỹ thuật tiêu chuẩn, vui lòng cho biết rõ ràng trong danh sách yêu cầu hoặc đặt hàng. Bypasfiting và lắp ráp van không được trích dẫn và cung cấp trừ khi có tuyên bố cụ thể theo thứ tự hoặc yêu cầu. 2. Nếu cần phải có sự phù hợp và van, vui lòng nêu rõ ràng theo đơn đặt hàng của bạn và chi phí theo đó. ”

DN		PN	Kích thước (mm)
Inch	mm		L	H	D	D1	d	C	T	N -l
18 "	450	10	650	1108	640	565	530	30	4	20-F28
		16				585	548			20-31
20 "	500	10	700	1130	715	620	582	31.5	4	20-F28
		16				650	609			20-34
24 "	600	10	800	1311	840	725	682	36	5	20-31
		16				770	720			20-F37
